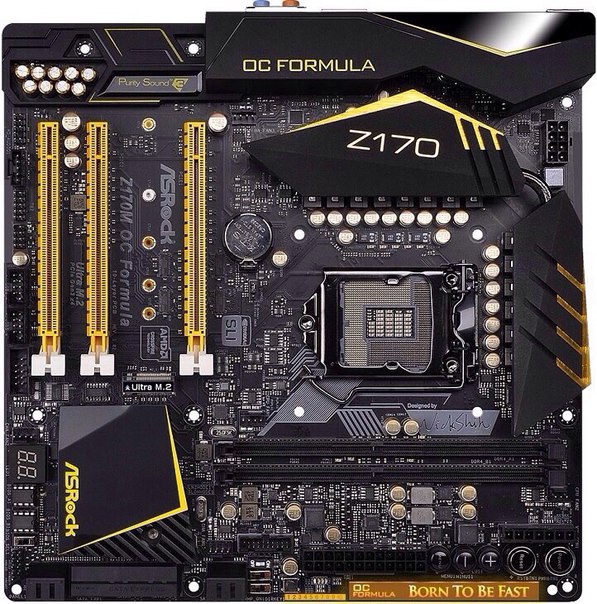

Компания ASRock представила системную плату Z170M OC Formula, которую можно назвать уменьшенной версией ASRock Z170 OC Formula, подробно рассмотренной в нашем обзоре. Новинку со старшей сестрой объединяет нацеленность на энтузиастов разгона, что прежде всего выражается в мощной системе питания ЦП.

В ее состав входят четырнадцать фаз, еще две фазы отведены для питания ОЗУ. Используются катушки с увеличенным током насыщения, двухслойные транзисторы MOSFET с пониженным сопротивлением в открытом состоянии и конденсаторы Nichicon с заявленным сроком службы 12 тыс. часов при температуре 105°C. Фильтрация питания осуществляется тремя разными типами конденсаторов: твердотельные, танталовые (POSCAP) и многослойные керамические (MLCC), десятислойная печатная плата увеличивает стабильность работы ОЗУ на высоких частотах. На плате имеется внешний генератор базовой частоты, позволяющий устанавливать ее с меньшим шагом, систему питания охлаждает радиатор с тепловой трубкой.

Плата ASRock Z170M OC Formula поддерживает ЦП в исполнении LGA 1151, вплоть до Intel Core i7. Типоразмер Micro ATX сказался на количестве слотов для ОЗУ DDR4 (две штуки), максимальный объем и частота составляют 32 ГБ и 4500 МГц соответственно, поддерживаются профили XMP 2.0. Из восьми портов SATA 6 Гбит/с два подключены к контроллеру ASMedia ASM1061, есть два порта SATA Express и один разъем M.2, три слота PCI Express 3.0 x16, из которых только первый имеет все шестнадцать линий. Используется контроллер локальной сети Intel I219V, тракт аудиокодек Realtek ALC1150 оснащен конденсаторами Nichicon Fine Gold, в секции для наушников использован операционный усилитель TI NE5532. Видеовыходы только цифровые — HDMI и DisplayPort 1.2.

Цена системной платы ASRock Z170M OC Formula не сообщалась.скачать dle 12.1

Дата публикации:   05-04-2016
