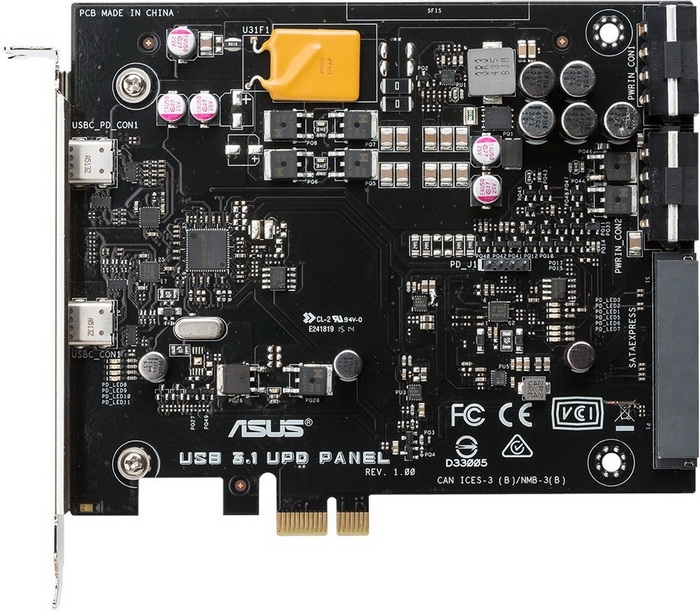

Корпусная панель ASRock USB 3.1 рассматривалась нами ранее. Она представляла собой устройство для установки в отсек 5,25″, подключающееся к порту SATA Express. Сейчас аналогичный продукт представила и ASUS. Он имеет существенное преимущество перед версией ASRock, поскольку может обеспечивать питание устройств мощностью до 100 ватт на разъём. Технически новинка ASUS USB 3.1 UPD Panel выполнена весьма любопытно, сама её конструкция подразумевает два варианта использования.

Первый — если порты USB 3.1 (тип С) необходимо разместить на передней панели корпуса. В этом случае устройство монтируется в отсек 5,25″ и подключается прилагаемым кабелем к свободному разъёму SATA Express на системной плате. Так работает и описанным нами ранее контроллер ASRock. Второй вариант пригодится тем, кому разъёмы нужны на задней панели. Из корпуса устройства вытаскивается обычная плата расширения с разъёмом PCI Express x1 и устанавливается в соответствующий слот на плате. Для обеспечения серьёзных возможностей по питанию к карте подключаются целых два четырёхконтактных разъёма Molex.

Интересно, что ASUS считает данный продукт специально предназначенным для системных плат на базе чипсета Z170, хотя никаких ограничений на использование в других системах нет — технически, электрически и логически это обычная карта расширения с интерфейсом PCI Express x1, построенная на базе популярного двухпортового контроллера Asmedia ASM1142 и отличающаяся от большинства аналогичных продуктов только усиленной системой питания портов. Ограничивающим фактором может стать лишь использование версии PCIe 2.0 в портах SATA Express на платах предыдущего поколения. Одна линия PCIe 2.0 по пропускной способности несколько не дотягивает до стандартных для USB 3.1 10 Гбит/с.

Помимо этого непонятно, почему ASUS и ASRock предусмотрели подключение только посредством SATA Express, но не PCIe x1? Использование простого кабеля с разъёмом х1 могло бы сделать продукт более универсальным и пригодным к использованию в системах, лишённых порта SATA Express, ведь любая системная плата сегодня имеет хотя бы один свободный слот PCIe x1. И такое решение не ново — оно вовсю применяется производителями высокоскоростных считывателей карт памяти. А наличие в комплекте дополнительного кабеля вряд ли серьёзно отразилось бы на цене конечного изделия. Что касается сроков и цен, то доступен комплект ASUS USB 3.1 UPD Panel станет уже в ближайшее время, а вот стоимость его остаётся неизвестной.скачать dle 12.1

Дата публикации:   26-08-2015
